1、引言

草原生態系統對于促進經濟社會可持續發展、筑牢國家生態安全屏障、鑄牢中華民族共同體意識和鞏固邊疆少數民族地區穩定等方面 具有戰略性作用。十八大以來，草原生態系統保護修復工作成效顯 著，部分地區草原生態恢復明顯，計劃到２０２５年和２０３５年 草原綜合植被蓋度要分別達到５７％和６０％以 上，但目前部分區 域的草原生態系統承受力和抵御干擾的耐受力極度脆弱，有向逐漸 裸露化或荒漠化發展的趨勢。草原荒漠化主要表現為植被覆蓋度 （ＦＶＣ）減少和裸地面積增加等，傳統的地面小尺度覆蓋度采集 受天氣、時間和地形地貌的影響較大，且成本高、勞動強度大、費 時費力；而衛星雖然可以大尺度采集覆蓋度信息，但是收集速度緩 慢且獲得圖像的細節水平下降。無人機（ＵＡＶ）＋ 高 光 譜 可 獲 得中尺度區域的高空 － 譜分辨率圖像，兼顧了效率和精度要求，在 相對較小區域的草地退化監測中將發揮重要作用，正成為傳統地面 監測和航空、衛星遙感的優越補充。ＦＶＣ定義為統計范圍內植被冠層的垂直投影面積占土地面積的比例，是研究生態系統平衡、 土 地退化和土壤侵蝕等的關鍵參數之一，也是評價草地退化和荒漠化的敏感指標。

目前低空ＵＡＶ 遙感ＦＶＣ反演法可以分為回歸模型法、 混合像元分解法和深度學習法等。ＵＡＶ高光譜遙感滿足了當前遙感朝著高空－ 譜分辨率、多時相的發展方向，關鍵在于能否選擇或建立一種適用性強、耗時少、準確性高的覆蓋度估算方法。利用光譜分辨率高、光譜波段信息豐富的高光譜成像儀結合低空ＵＡＶ組建 ＵＡＶ 高光譜遙感系統，對試驗區荒漠草原的高光譜影像進行數據采集和數據預處理，并利用回歸模型法、深度學習法ＲｅｓＮｅｔ１８模型及其改進的３Ｄ－ＲｅｓＮｅｔ１８模型對影像中的植 被和裸土等地物進行分類，并在分類基礎上開展基于ＵＡＶ高光譜遙感信息的荒漠草原ＦＶＣ計算方法研究。旨在實現利用高光譜遙感系統對荒漠草原從數據獲取、數據分析、理論方法及驗證等完整流程的嘗試，為草原退化評價及治理提供依據，對于草原畜牧養殖和生態環境保護均具有重要的現實意義，符合國家和地區 “助力山水林田湖草沙生命共同體建設 ”的發展需求。

2、數據采集與分析

2.1 研究區概況

研究區位于烏蘭察布市四子王旗格根塔拉草原 （４１°４７′３３″Ｎ，１１１°５３′５８″Ｅ），詳 見 圖１。

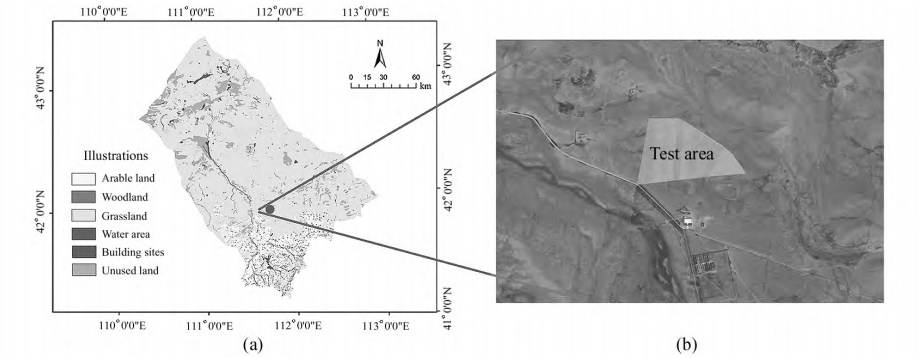

圖1 研究區位置圖

海拔高度介于１１００—１２００ｍ之間，降水量稀少，水資源匱乏，具有荒漠草原典型的地域代表性，是典型草原與荒漠的緩沖地帶。研究區植被草層稀 疏低矮、交錯覆蓋、種類匱乏，屬短花針茅荒漠草原地帶。植被 平均高度為８ｃｍ，平均蓋度為１７％—２５％。

2.2 試驗設計

2.2.1野外調查及樣方布置

野外地面調查包括記錄ＧＰＳ信息、樣方編號，實測樣方ＦＶＣ。為了樣方框堅固耐用且避免被風刮走，由白色ＰＶＣ管制作，用 Ｕ 型鐵絲將其固定于地面上，隨機布置１ｍ×１ｍ的樣方框６０個。ＦＶＣ 的確定采用照相法。樣方冠層照片通過在樣方中心的垂直上方２．２ｍ 處拍攝全范圍俯視照實現。選用 ＲＴＫ 測定試驗區和樣方的具體位置，收集了所有研究樣方框的 ＧＰＳ信息，選定地面控制點對圖像進行幾何校正。

2.2.2空中數據采集

采用ＵＡＶ 懸停方式采集試驗區內地物高光譜遙感影像，結合２０２１年草原氣候特點和牧草生長期特性，在牧草的生長茂盛期———２０２１年７月２７日— ８月８日時采集數據。為保證采集質量，選擇晴朗、無云、光照條件較好，無卷云、濃積云等，風力較小時進行測量，采集時間為１０∶００—１４∶００，且要求每１０—２０ｍｉｎ使用標準白板進行１次校正，以便消除光照強度變化對ＵＡＶ高光譜圖像產生的影響。ＵＡＶ搭載高光譜儀垂直于地面的方向３０ｍ高度測量研究地塊植被的冠層、群落的高光譜數據。每個懸停點采集２幅高光譜遙感影像，單幅圖像采集時間耗時７ｓ，包含懸停點間飛行時間，１個架次約可采集８６幅遙感影像，即４３個懸停點。

2.2.3 數據預處理

首先，通過人工檢查去除過曝、欠曝、彎曲、抖動的遙感影像，選出成像質量最好的遙感影像。其次使用光譜專業軟件進行反射率校正，并識別真正的反射率值和感興趣的特征。最后，使用方法進行數據降維，計算式如下：

（１）式中，Ｘ為張量，ｒ為高光譜圖像中的行數，ｃ為高光譜圖像中的列數，ｂ為高光譜圖像中的維數。式（１）計算的高光譜圖像Ｆ－ｎｏｒｍ^２在 ０—６７波段（波長為３９７—５４８．２ｎｍ）的Ｆ－ｎｏｒｍ２的斜率較小，即表示該波段范圍內包含的信息量較少；而在 ２１４—２５６波段（波 長 為 ９０９．７—１０１９．４ｎｍ）的Ｆ－ｎｏｒｍ^２的斜率較大，即表示該波段范圍內存在明顯的噪聲干擾，因此經行值降維后保留的６８—２１３波段（波長為５５０．５—９０６．８ｎｍ），單個圖像所占空間大小也隨之大幅減少 ，有效提高了數據后處理的效率。

2.3 驗證值的確定

驗證值的確定一方面是依據實地設立１ｍ×１ｍ 的樣方框通過照相 法確定ＦＶＣ，但是該方法存在一定的主觀判斷性而且只代表了局部的ＦＶＣ。研究表明，基于照相法和全圖人工目視解譯相結合的方法對ＦＶＣ的提取精度較高。為了雙重保險，后續又結合人工目視解譯方法對整張ＵＡＶ高光譜圖像中植物群落和非植物群落（枯草和裸土）進行覆蓋度提取，其結果作為地表 ＦＶＣ 的 驗 證 值，對各植被指數提取的草地 ＦＶＣ 的精度進行驗證。本文從１０８０ 組數據中選取２０組有代表性的數據作為示例進行研究。２０ 組數據分別命名為Ｔ１、Ｔ２、Ｔ３、…、Ｔ１９、 Ｔ２０。由于圖像較多，將其中的Ｔ１、Ｔ８、Ｔ１６組高光譜數據設為展示圖像，Ｔ１、Ｔ８、Ｔ１６組數據覆蓋度的驗證值詳見表１。

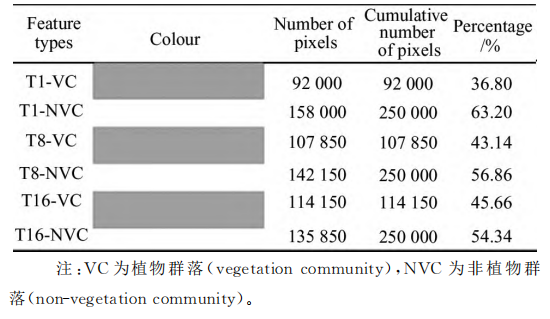

表1植物群落和非植物群落驗證值

3、研究方法

3.1 回歸模型法

回歸模型法是通過對遙感數據的某一波段、波段組合或利用遙感數據計算出的植被指數與ＦＶＣ進行回歸分析，建立經驗估算模型。通過回歸模型法構建荒漠草原ＦＶＣ估算模型，選擇了２種傳統的適合于低密度覆蓋綠色植被區域的植被指數，分別為歸一化植 被指 數（ＮＤＶＩ）和土壤調整植被指數 （ＳＡＶＩ），在分析植被和土壤光譜曲線差異的基礎 上，通過簡單波段自相關選擇法及編程篩選最敏感的特征波段及組合，確定了植被指數相關系數較高的波段組合為５２５—６００ｎｍ、６２０—７８０ｎｍ 和 ７８０—９００ｎｍ，相關系數均達０．８以上。對基于傳統植被指數的像元二分模型進行了ＦＶＣ估算，并選取 ２０組數據進行精度驗證。選擇ＳＡＶＩ和 ＮＤＶＩ進行 連續統去除及光譜增強，并確定特征波段和波段最佳組合，對高光譜圖像進行連續統去除后，峰值點對應的反射率為１，而其他點的反射率均小于１，植物群落在可見光范圍中的５００ｎｍ 和６８０ｎｍ 左右的吸收谷特征被放大，綠光５５０ｎｍ 附近反射峰更加明顯， 紅邊斜率增加明顯，這些變化有利于對光譜吸收特征波段及參數的提取，因此提出了綠光連續值土壤調整植被指數（Ｇ＿ＣＲ＿ＳＡＶＩ）和綠光連續值歸一化 植被指數（Ｇ＿ＣＲ＿ＮＤＶＩ），原始及改進的植被指數詳見表２。

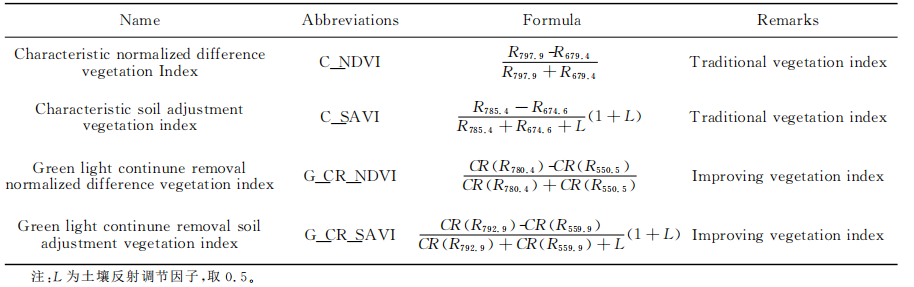

表2原始及改進的植被指數

3.2 ＲｅｓＮｅｔ模型

該模型將殘差學習的思想引入到網絡結構中，通過跨層鏈接將殘差塊的輸入與輸出進行疊加求和，此項操作提升了反向傳播的效率，有效解決了深層網絡中出現的梯度爆炸及消失問題，提高了神經網絡訓練的速度，實現了利用深層網絡 結構提取更細的特征。利用 Ｐｙｔｏｒｃｈ模塊搭建 ＲｅｓＮｅｔ１８ＣＮＮ，該模型 共有２０層，包括１７個 卷 積 層、２個池化層和１個全連接層，模型結構圖詳見圖２。

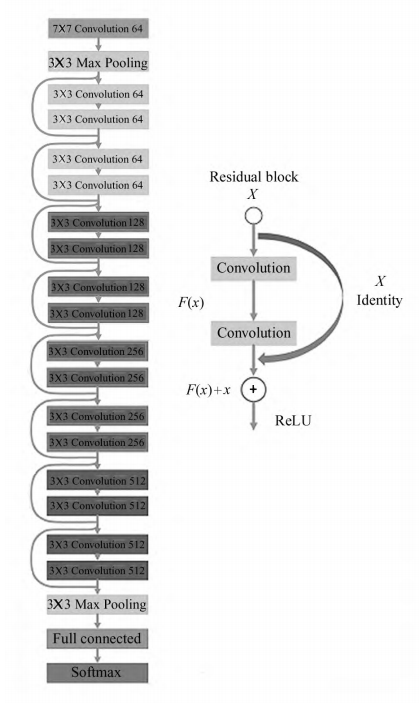

圖２ ＲｅｓＮｅｔ深度學習模型結構圖

每殘差塊中進行２次卷積層運算，并與卷積前的參數進行疊加，隨后利用激活函數ＲｅＬＵ 激活進入下一個殘差塊。卷積層的卷積核數最少為６４個，最多為５１２個。

3.3改進３Ｄ－ＲｅｓＮｅｔ１８模型

３Ｄ卷積核為 一 個 立 方 體，由３Ｄ卷積核組成的ＣＮＮ 稱為３Ｄ 卷積神經網絡，通過３Ｄ卷積核 可以同時提取高光譜圖像ｌｉｎｅｓ、ｓａｍｐｌｅｓ和ｂａｎｄｓ方 向上的特征。公式如下：

（２） 式中，ｆ為激活函數，ｌ、ｗ、ｈ 分別代表卷積核立方體 的長、寬、高，ｍ、ｎ 分別代表上一層和本層的卷積核數，ｕ^ｌｗｈ_ｋｎ為圖像上（ｌ，ｗ，ｈ）位 置上的值與上一層第ｍ個卷積核的計算值，ｕ^δερ_ｋｍｎ為 圖 像（δ，ε，ρ）位置上的值與卷積核的第ｎ層、第ｋ個卷積核的計算值。利用Ｆ－ｎｏｒｍ^２降低噪聲干擾和高光譜數據的維數。在典型的深度學習模型 ＲｅｓＮｅｔ１８的基礎上，將其２Ｄ卷積核３Ｄ卷積核，即３Ｄ－ＲｅｓＮｅｔ１８。改進后的３Ｄ－ＲｅｓＮｅｔ１８模 型 與 ＲｅｓＮｅｔ１８模型具有相同的深度，共有２０層，包括１７個卷積層、２個池化層和１個全連接層，１７個卷積層被分成１個卷積層和４個殘差塊。將卷積層中的２Ｄ卷積核改進為３Ｄ卷積核，在圖３中用Ｃｏｎｖ３×３×３－Ｎ表 示，Ｎ為卷積核數量，分別為６４、６４、１２８、２５６、５１２。每殘差塊中進行兩次卷積層運算，并與卷積前的參數進行疊加，隨后利用激 活 函 數 ＲｅＬＵ 激活進入下一個 殘差塊。為了提高處理速度，程序用高光譜影像裁剪為５００ｌｉｎｅｓ×５００ｓａｍｐｌｅｓ×１４６ｂａｎｄｓ，總 共２５００００個 像素。為了識別特征，隨機選擇６０％的標記樣本 作 為訓練數據，其余的４０％作為測試數據。

4、結果分析

4.1 評價指標

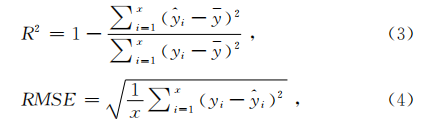

在進行覆蓋度估算模型的精度分析時，選 用以下3個指標進行驗證 分 析：估算值和實測值間的決定系數（Ｒ２）、估算值和實測值間的均方根誤差（ＲＭＳＥ ）和估算 精 度（ＥＡ ）。當 Ｒ２ 值越 接近１、ＲＭＳＥ的值越小且估算精度越 時，說明估測方程所得到的估算值與實測值的擬合效果就越好，模型的精度就越高。 Ｒ２、ＲＭＳＥ、ＥＡ 的計算式如下：

式中，為第ｉ個樣本的估算，ｙ_ｉ 為第ｉ個樣本的實 測值，:為實測值的平均值，ｘ 為樣本數量。

式中，Ｒ_ｍ為均方根誤差，Ｍ_ｅ 為實測值的均值，ＥＡ 為估算精度。

4.2回歸模型法

改進植被指數中提取的 ＦＶＣ 與驗證值最為接近，其ＲＭＳＥ和ＥＡ 分別為０．０１８和 ９５．４２％；其次為 Ｇ＿ＣＲ＿ＮＤＶＩ，ＲＭＳＥ 和ＥＡ 分別為 ０．０１８和９５．３６％，ＳＡＶＩ提取的ＦＶＣ與驗證值較為接近 ，其ＲＭＳＥ和ＥＡ分別為０．０３２和９１．６４％，詳見表３。

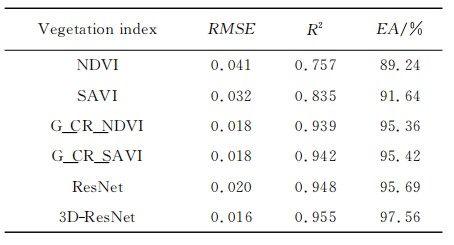

表３ 植被覆蓋度與各方法對應的模型精度

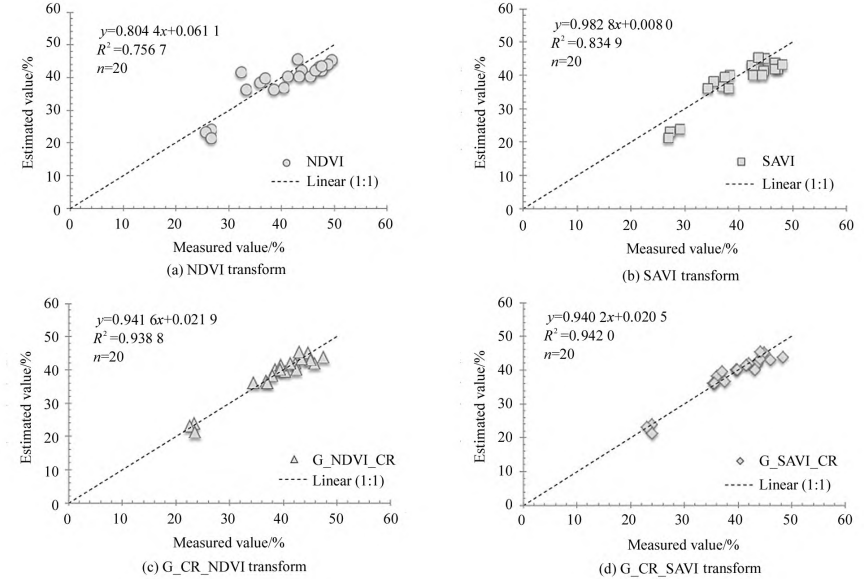

從估算值與驗證值之間的散點圖來看，Ｇ＿ＣＲ＿ＳＡＶＩ和 Ｇ＿ＣＲ＿ＮＤＶＩ估算值緊密分 布在１∶１線的兩側，其中 Ｇ＿ＣＲ＿ＳＡＶＩ估算值與驗證值之間的Ｒ^２高達０．９４２，Ｇ＿ＣＲ＿ＮＤＶＩ估算值與驗證值之間的Ｒ^２高達０．９３９?；诟倪M植被指數與傳統植被指數的荒漠草原ＵＡＶ高光譜圖像ＦＶＣ估算精度大小依次為 Ｇ＿ＣＲ＿ＳＡＶＩ＞Ｇ＿ＣＲ＿ＮＤＶＩ＞ ＳＡＶＩ＞ＮＤＶＩ。分析表明：通過光譜增強及最佳波段選擇的改進 Ｇ＿ＣＲ＿ＳＡＶＩ和 Ｇ＿ＣＲ＿ＮＤＶＩ植被指數優于傳統的 ＳＡＶＩ、ＮＤＶＩ植被指數，ＦＶＣ 估 算 精 度較傳統的植被指數 高出約４％，Ｇ＿ＣＲ＿ＳＡＶＩ在４個植被指數中的提取效果最好，最適合于荒漠草原ＵＡＶ 高光譜影像 ＦＶＣ的提取。最佳波段組合的植被指數計算結果詳見圖４。

圖４ 植被指數變換分布圖

4.3 深度學習法

為實現基于ＵＡＶ 高光譜遙感的荒漠草原覆蓋 度人工智能化估算，制作了荒漠草原 ＵＡＶ 高光譜覆 蓋度數據集，通過 ＲｅｓＮｅｔ１８經典深度學習網絡模型對覆蓋度數據集進行分類，發現其對覆蓋度數據集取得了較理想的總體分類精度，并對覆蓋度數據集中的植被和裸土取得較高的單體分類精度。為進一步實現對荒漠草原ＵＡＶ 高光譜數據中的覆蓋度高精度估算，基 于 ＲｅｓＮｅｔ模 型 建立３Ｄ卷積模型３Ｄ－ ＲｅｓＮｅｔ，并進行模型結構與超參數優化，通過對卷積核數、卷積核尺寸、Ｂａｔｃｈｓｉｚｅ等參數優化與對比，發現對覆蓋度數據集分類性能最佳的模型為３Ｄ－Ｒｅｓ－ Ｎｅｔ，總體估算精度達９７．５６％，覆蓋度估算的ＲＭＳＥ 為０．０１６，詳見表３。

３Ｄ卷積網絡模型對覆蓋度數據集具有更好的提 取性能。相比于２Ｄ卷積僅能同時提取覆蓋度數據集中的２Ｄ光譜 信 息，３Ｄ 卷積可以同時提取光譜－ 空間聯合信息，充分利用了高光譜覆蓋度數據集的數據特性，對細小特征的提取展現出良好潛力，得益于３Ｄ卷積核可以同時提取高光譜數據中３個維度的光譜信息，相比２Ｄ卷積核同時提取 Ｘ、Ｙ２個維度的光譜信息，３Ｄ卷積核對地物的空間特征提取能力更強。通過對模型結構與超參數優化逐步提高了模型 性能，同時發現具有更卷積結構的３Ｄ－ＲｅｓＮｅｔ模 型展現出更好的性能。部分數據可視化結果如圖５ 所示。

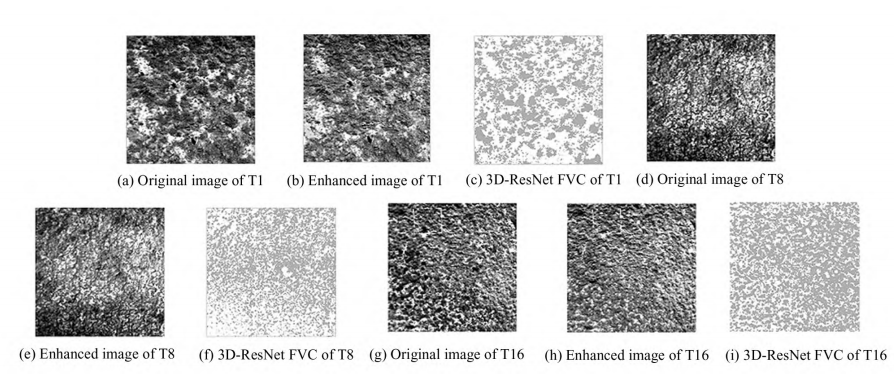

圖５覆蓋度估算模型可視化結果

３Ｄ－ＲｅｓＮｅｔ模型實現了對覆蓋度數據集地物的高精度、高效率、智能化識別，為基于ＵＡＶ高光譜 遙感的荒漠化草原覆蓋度的快速、高效、精準統計奠定基礎。

5、總結

針對荒漠草原覆蓋度提取效率和精度較低的現狀，基于人工智能技術和３Ｄ 卷積深度學習方法，深挖了高光譜數據中的空間特征，建立了高效準確的高光譜遙感圖像的覆蓋度估算模型，驗證了３Ｄ－Ｒｅｓ－ Ｎｅｔ模型在計算ＦＶＣ為指標的草地退化評價的可行性和精確性。就估算精度而言，深度學習法優于回歸模型法，尤其是經過３Ｄ卷積核改進的深度學習模型最佳，總體估算精度達９７．５６％，可以實現智能化、 高精度、準確地荒漠草原 ＦＶＣ提取。
