無人機遙感在稻縱卷葉螟危害監測中的應用

一、前言

精準農業依賴于農業信息的快速獲取和分析。無人機低空遙感是一種新興的農業監測方法，具有結構簡單、機動性強、時空分辨率高、圖像和空間信息同步獲取等顯著優點。無人機低空遙感使用傳統的無人機作為空中平臺來攜帶各種傳感器有效載荷，包括數碼相機和多光譜、高光譜高分辨率航空成像相機。無人機導航和避障技術的進步以及模塊化、輕型傳感器有效載荷的開發使實時目標定位成為可能。一些機載軟件的決策輔助進一步支持它們?cè)诰珳?zhǔn)農業中的應用。操作靈活、時效性強、影像空間分辨率更高、運營成本更低等關鍵優勢拓寬了無人機低空遙感在農業監測中的應用范圍。

二、試驗區和實驗方法

2.1實驗區概況

實驗大田位于中國江蘇省南京市浦口區的高標準稻田示范區內，地理經緯度為：118°29′-118°30′E31°52′-31°53′N。該地區位于長江北岸，屬于亞熱帶濕潤性季風氣候，年均降水量達1200mm以上，無霜期長，年平均日照時長2150h。夏季為水稻主要生長季，最高氣溫超過35℃。

圖1試驗區地理位置信息（A區為未防治田，B區為防治田）

2.2試驗設計

本研究開展了連續兩年的大田水稻試驗，選取的兩處試驗稻田均位于長江邊的高標準示范田區域內，其中一處作為防治田，面積約為24畝（共15800m2），在水稻生長期內，按照田間管理要求進行稻縱卷葉螟的防治；另一處試驗田（面積約6660m2）與防治田直線距離約700m，在水稻生長期內，除了不進行稻縱卷葉螟的農藥防治以外，其他施肥、除草等田間管理措施與防治田一致。兩處試驗田均選擇了平坦開闊，四周無高壓電線、高大樹木、信號塔等影響無人機飛行的水稻田，同時，稻田旁邊具有方便無人機起降的平坦、無障礙物、無雜草的硬質地面。兩處試驗田內水稻品種均為南粳-46，其中，2021年的播種時間為6月1日，在6月30日移栽，栽插密度為33穴/m2；2022年播種時間為5月25日，于一個月后移栽，時間為6月25日前后，水稻栽種間距為15cm，行間距約30cm。兩年的試驗觀測于7-9月進行，期間根據水稻生長情況和稻縱卷葉螟遷飛、繁殖情況安排地面觀測和無人機觀測。2021年共開展9次實驗觀察，其中返青期觀測1次，分蘗期觀測了2次，拔節期觀測2次，孕穗期1次，抽穗揚花期1次，灌漿期1次和乳熟期1次；2022年共開展了10次觀測，返青期、孕穗期、抽穗期、灌漿期和乳熟期各進行了1次觀測，分蘗期觀測3次，拔節期2次。每次開展觀測都選擇天氣晴朗、風速小（小于5.5m/s），云量小的時間，有利于開展水稻冠層高光譜數據的觀測和無人機數據的采集。實驗中對未防治田進行小區劃分，共9個小區，小區區域內隨機且均勻地選取5個點作為地面數據采集點，同時用做了顏色標記區分的桿子做標記，并使用亞米級差分GPS測量?jī)x收集這些樣點和兩處試驗田四周邊界的經緯度坐標，以便后期進行無人機圖像的幾何校正和感興趣區域的提取。在防治田區域內隨機選取6個樣點作為數據采集點。

2.3觀測試驗內容及方法

水稻冠層高光譜數據采用地物光譜儀進行采集，冠層光譜數據的采集選在天氣晴朗（或云）、無風或微風時進行，時間范圍為每天10:00-14:00，該時間段的太陽高度角變化對儀器造成的影響較小。在每個樣點水稻的正上方，用地物光譜儀的探頭距離水稻冠層約0.5m處垂直向下進行觀測。單個樣點重復測量3次，每次存儲5條曲線，計算15條曲線的平均值作為該樣點的冠層光譜反射率測量值。在試驗過程中，為減少太陽高度角的變化帶來的測量誤差，影響數據的準確性，實驗員每隔10min使用白板對儀器進行一次校正。其中近紅外波段僅使用波長1050nm的光譜數據，波長更長的部分由于大氣水分吸收等原因而存在較大波動，因而未加入后面的數據分析中。

三、大田水稻生長特征參數和光譜參數的變化

葉綠素相對含量和葉面積指數是監測植物生長情況的兩個關鍵指標，研究這兩個指標與水稻生長發育之間的聯系，對于進一步研究水稻受到稻縱卷葉螟危害后葉綠素相對含量和葉面積指數的變化，把握水稻受蟲害后的生長趨勢、及時采取防控措施具有重要意義。

3.1受蟲害水稻不同生育期的生長特征參數動態變化

將2021-2022年采集的不同生育期大田水稻生長特征參數SPAD、LAI以及稻縱卷葉螟危害指標（卷葉率）數據繪制成箱線圖，比較2021年和2022年的分蘗期、拔節期、孕穗期和抽穗期四個生育期的葉綠素含量和葉面積指數動態變化以及同期卷葉率變化特征。

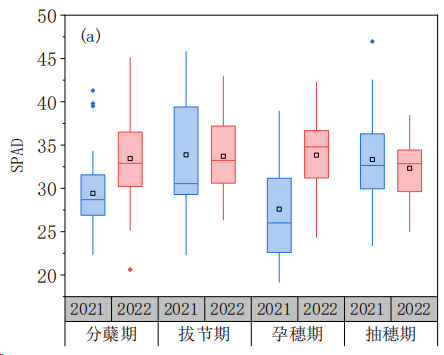

圖2.1（a）水稻葉綠素相對含量SPAD

2021年非防治田的水稻葉綠素相對含量呈現先增加后減少再增加的變化情況（見圖2.1a），其中，孕穗期的水稻葉片葉綠素相對含量平均值最小，拔節期和抽穗期的平均值都較高,分蘗期居中；比較四個時期的葉綠素相對含量數分布情況可知，拔節期的數據波動最大，孕穗期次之；分蘗期和抽穗期的中位數線接近于箱體的中間位置，相較于拔節期和孕穗期的數據分布相對均衡，拔節期的中位數線偏低，說明該時期大田水稻的葉綠素相對含量整體較小；此外，在分蘗期收集到的葉綠素相對含量數據中出現的異常值較多，結合觀測數據的日期分析，推測是由于該時期的水稻雖然大部分受到了稻縱卷葉螟的危害，但仍有部分樣點的水稻并未受到侵害。2022年的葉綠素相對含量的變化較小，主要呈現先增后減的趨勢，其中，拔節期的葉綠素相對含量平均值最大，抽穗期的最小；

拔節期的葉綠素相對含量數據波動較大，抽穗期最??；分蘗期相較于另外三個生長階段的數據分布更均衡。比較2021年和2022年的葉綠素相對含量變化情況可知，2022年的葉綠素相對含量數據整體比2021年的波動小，數據更穩定，分布也更均衡；2022年的四個生育期的中位數均比2021年更大，更接近同時期的平均值。

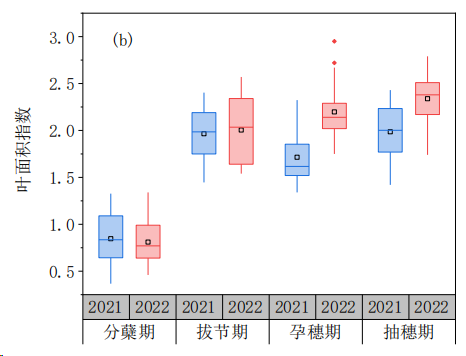

圖2.1（b）葉面積指數LAI

葉面積指數同樣是判斷植物生長狀況的重要指標，它能反映作物群體葉面積變化，是反映作物長勢及產量潛力的重要參數[93]。分析2021年和2022年非防治田的水稻葉面積指數的箱線圖（見圖2.1b）可知，2021年水稻葉面積指數隨著生育期呈現先增加后減少再增加的變化過程，與葉綠素相對含量的變化情況一致。

其中，2021年的孕穗期數據波動最小，數據較集中，分蘗期和抽穗期的數據則波動較大；除孕穗期外，其他三個生育期的葉面積指數的中位數均接近箱體的中間，表示這三個生育期的葉面積指數的分布都比較集中，接近正態分布，同時中位數與平均值接近，說明整體數據分布比較均衡。2022年水稻葉面積指數隨著生育期呈現持續增加趨勢，在分蘗期-拔節期過程增長較迅速，拔節期-抽穗期階段增加緩慢，與葉綠素相對含量的變化情況相似。其中，2022年拔節期的數據最分散，數值波動最大，孕穗期的數據最集中，波動最??；孕穗期的數據分布最接近正態分布，拔節期和抽穗期的數據呈左偏分布。對比兩年的不同生育期葉面積指數的變化情況，除分蘗期外，2022年的拔節、孕穗和抽穗期的葉面積指數平均值、中位數均高于2021年；兩年水稻的孕穗期數據都是最集中，波動最小，且數值上限都較大。

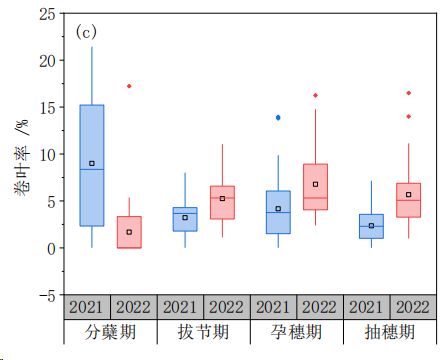

圖2.1（c）卷葉率

根據圖2.1c可知，2021年分蘗期的卷葉率數據分散但基本呈正態分布，孕穗期和抽穗期的數據同樣接近正態分布，但拔節期數據呈左偏分布；四個時期的卷葉率中位值與平均值接近，特別是抽穗期，中位值與平均值相等；但孕穗期存在個別異常值，推測是部分樣點的水稻受到稻縱卷葉螟的侵害嚴重，導致卷葉率值遠高于平均值。2022年水稻在分蘗期受到稻縱卷葉螟侵害較弱，卷葉率平均遠小于2021年；在拔節期、孕穗期和抽穗期，2022年的卷葉率數據的中位值和平均值均高于2021年，這是因?yàn)?span style="font-family: Poppins; font-size: 14px;">2022年7月份的高溫天氣阻礙了稻縱卷葉螟的遷入，到了8月中、下旬，氣溫的下降和潮濕的環境有利于稻縱卷葉螟的繁衍，導致在同年的8月底-9月初水稻遭受稻縱卷葉螟侵害較嚴重；此外，拔節期的卷葉率數據呈左偏分布，中位值與平均值接近，說明該時期卷葉率值整體較高，試驗田普遍受到的蟲害較嚴重；孕穗期則呈右偏分布且數據較分散，平均值大于中位值，說明該階段僅部分樣點受到較嚴重的稻縱卷葉螟侵害；分蘗期、孕穗期和抽穗期都出現零星的異常值，這說明了稻縱卷葉螟的侵害分布并不均勻，存在個別樣點水稻受到了較嚴重的危害。

3.2非防治田健康水稻和受蟲害水稻的冠層光譜反射率的動態變化

水稻在自然狀態下受到稻縱卷葉螟侵害后，與未受蟲害的水稻在冠層光譜反射曲線上出現了明顯的區別（圖3）。從整體上分析，水稻遭受蟲害后，冠層光譜從綠光（500nm左右）波段開始出現明顯差異，表現為“綠峰”的上升，以及近紅外波段反射率的下降；同時，不論是否受到稻縱卷葉螟的危害，隨著水稻的生長，冠層光譜反射率均呈現一定程度的增長。在水稻不同生育期內，2022年水稻冠層光譜反射率普遍高于2021年；在分蘗期，2021年水稻在可見光波段（450-760nm）反射率與2022年接近，但在近紅外波段的反射率均顯著小于2022年；在拔節期，2021年不同蟲害等級的水稻在近紅外光譜反射率都高于2022年，綠光波段和紅邊波段的反射率則低于2022年；在抽穗期，兩年的水稻冠層光譜曲線接近，受到輕度稻縱卷葉螟侵害的水稻在近紅外范圍的反射率都略高于未受害水稻，受到中等及以上蟲害的水稻的反射率則與前三個時期一樣顯著小于受輕度蟲害的水稻和健康水稻。

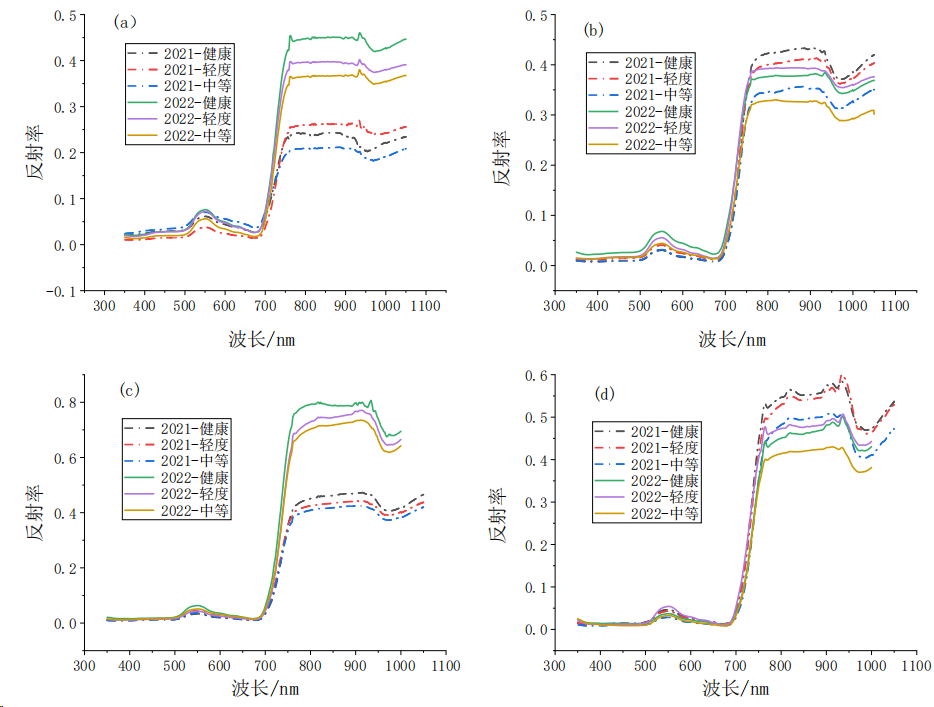

圖3非防治田健康水稻和受蟲害水稻的冠層光譜反射率的動態變化

（a）分蘗期；（b）拔節期；（c）孕穗期；（d）抽穗期

3.3非防治田不同蟲害程度水稻的無人機多光譜反射率的動態變化

非防治田水稻受到稻縱卷葉螟侵害后葉片的葉肉組織被嚙食，導致葉表面出現白色或淡黃色條狀斑，因此，多光譜各波段也會發生相應的變化。圖4為2021年和2022年大田水稻在不同生育期遭受稻縱卷葉螟侵害后五個波段反射率的變化情況，從整體上看，隨著水稻生長，兩年非防治試驗田的水稻五個波段的反射率均呈現較弱的增長趨勢，尤其是近紅外波段（NIR）反射率增長趨勢最明顯；2022年水稻的反射率整體上高于2021年，這與水稻冠層光譜發射率情況一致。

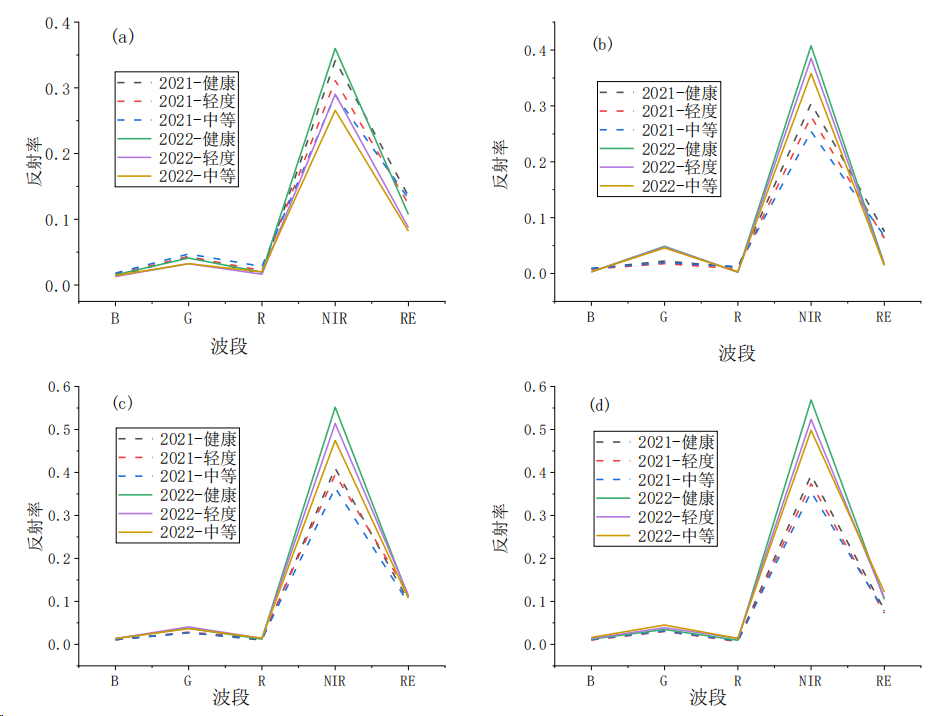

圖4非防治田不同蟲害程度水稻的無人機多光譜動態變化

（a）分蘗期；（b）拔節期；（c）孕穗期；（d）抽穗期

其中，2021年分蘗期和拔節期受蟲害和未受蟲害的水稻的反射率差異較大，孕穗期和抽穗期則較小；2022年期健康水稻與受蟲害水稻在多光譜反射率上差距較大，其他三個生育期的差距較小。另外，與未受蟲害的水稻冠層光譜相比，遭受稻縱卷葉螟啃食的水稻葉片冠層光譜在綠光（G）、近紅外（NIR）和紅邊（RE）三個波段反射率值明顯減小。

待續~~~
